湖北中和普汇环保科技有限公司

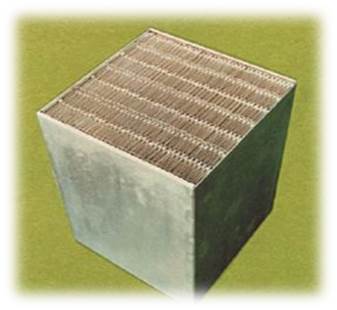

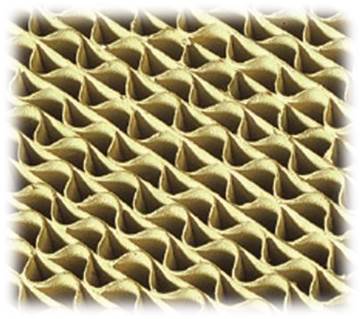

 蜂窝式 蜂窝式催化剂一般为均质催化剂。将TiO2、V2O5、WO3等混合物通过一种陶瓷挤出设备，制成截面为150mmX150mm，长度不等的催化剂元件，然后组装成为标准模块。 |  板式 板式催化剂以不锈钢金属板压成的金属网为基材，将TiO2、V2O5等的混合物黏附在不锈钢网上，经过压制、锻烧后，将催化剂板组装成催化剂模块。 |  波纹板式 波纹板式催化剂的制造工艺一般以用玻璃纤维加强的TiO2为基材，将WO3、V2O5等活性成份浸渍到催化剂的表面，以达到提高催化剂活性、降低SO2氧化率的目的。 |
在烟气中加入氨气，在催化剂作用下，氨气与NOx反应生成N2和H2O。
2NO2＋4NH3＋O2→3N2＋6H2O
4NO＋4NH3＋O2→4N2＋6H2O
目前唯一可将NOx排放浓度控制在50mg/Nm3以内的成熟技术。
还原剂：NH3
催化剂：V2O5-WO3（MoO3）/TiO2
TiO2：起载体作用
V2O5：催化反应的活性组分，降解NOx，同时会氧化SO2为SO3
WO3、MoO3：作为结构助剂，提高催化剂的稳定性，防止钒出现高温烧结现象。

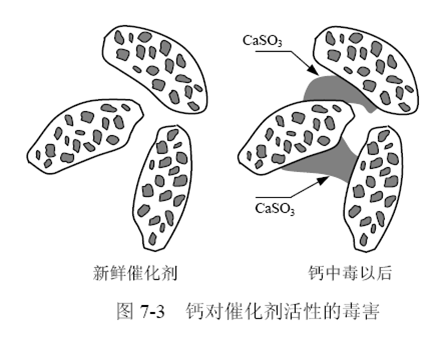

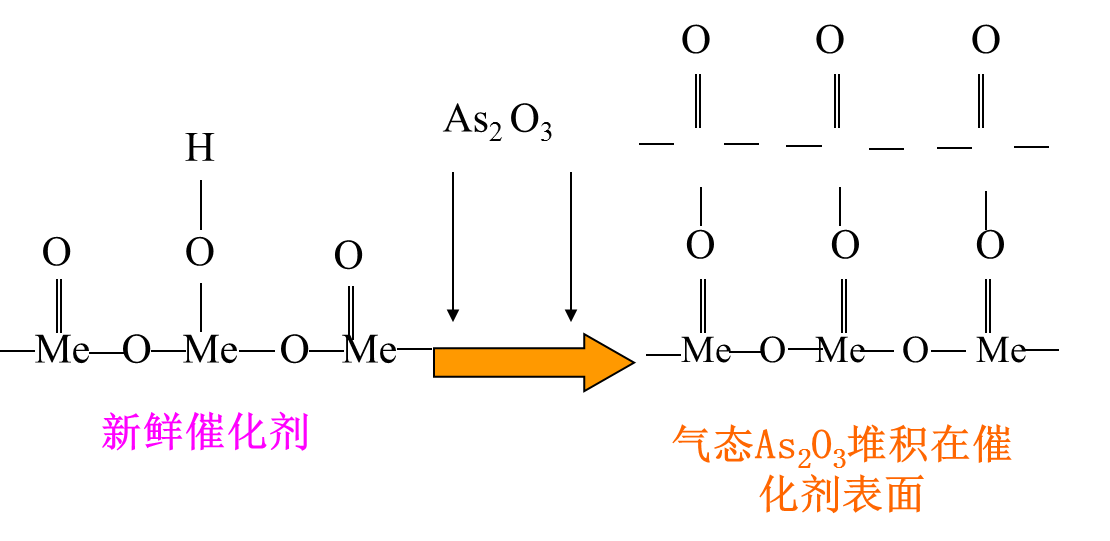

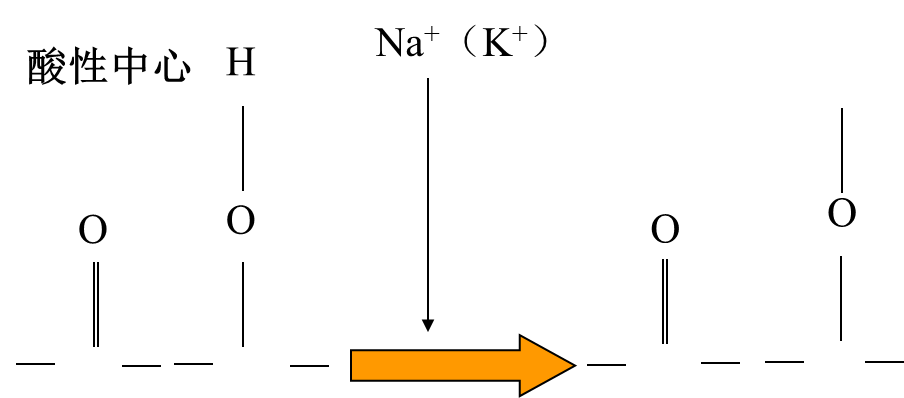

 催化剂的碱金属中毒 Na、K腐蚀性混合物如果直接和催化剂表面接触，会使催化剂活性降低。反应机理是在催化剂活性位置的碱金属与其它物质发生了反应。 |  催化剂的砷中毒 砷(As)中毒主要是由烟气中的气态As2O3引起的。As2O3扩散进入催化剂表面及堆积在催化剂小孔中，然后在催化剂的活性位置与其它物质发生反应，砷在催化剂表面的堆积，引起催化剂活性降低。 |  催化剂的碱土金属中毒 飞灰中游离CaO与SO3反应，可吸附在催化剂表面，形成CaSO4，催化剂表面被CaSO4包围，止了反应物向催化剂表面的扩散及扩散进入催化剂内部。 |  催化剂的堵塞 催化剂的堵塞主要是由于铵盐及飞灰的小颗粒沉积在催化剂小孔中，阻碍了NOx、NH3、O2到达催化剂活性表面，引起催化剂钝化。 |  催化剂的烧结 1，孔隙率减小 2，脱硝效率下降 3，比表面积减少 4，晶格不完整性减少 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
